Розрахунок енергоефективності будівлі та розділ «Енергоефективність»

CadEE.pro виконує розрахунок енергоспоживання будівлі місячним методом ДСТУ 9190:2022 і подає його як звіт — розділ «Енергоефективність» проєктної документації за розділом 7 ДБН В.2.6-31:2021. Звіт містить енергопотреби, енергоспоживання систем, первинну енергію, клас енергетичної ефективності, зведені форми В.1–В.4 та звітну таблицю 36.

Відкрити розрахунок енергоспоживання Зведені таблиці звіту

Шкала класів за таблицею 1 розділу XII Методики. Ілюстрація, не результат розрахунку.

01Розділ «Енергоефективність» як звіт

Для нового будівництва, реконструкції та капітального ремонту житлових і громадських будівель у складі проєктної документації розробляють розділ «Енергоефективність» (ДБН В.2.6-31:2021, п. 7.1). У ньому наводять основні дані, проєктні рішення та обґрунтування розрахунками (п. 7.2), а зведені характеристики — за формами додатка В (п. 7.2.7).

CadEE.pro не рахує енергоспоживання окремо від документа. Розрахунок у розділі «Енергоспоживання» формується одразу як звіт DOCX, пункт 1 якого прямо вказує: розділ складено відповідно до вимог розділу 7 ДБН В.2.6-31:2021. Кожне значення має формулу з підставленими числами та посилання на пункт, таблицю чи формулу норми, а наприкінці звіту — зведені таблиці в нормативній формі.

Що з п. 7.2 ДБН містить звіт CadEE.pro
Вимога ДБН	Де у звіті
п. 7.2.1 кліматичні дані	Температурна зона за додатком А ДБН і розрахункова температура зовнішнього повітря за таблицею Б.4; помісячні кліматичні дані міста за додатком А ДСТУ 9190:2022 використовуються в розрахунку.
п. 7.2.2 характеристики будівлі	Опис будівлі, зонування, розрахункові внутрішні умови за таблицею Б.2 ДБН, площі огороджувальних конструкцій; окремий додаток із введеними конструкціями та їхніми теплотехнічними розрахунками.
п. 7.2.5 класи АМУБ	Клас ефективності систем автоматизації та управління за ДСТУ EN 15232-1 для кожної системи у формі В.3.
п. 7.2.6 енергетичні розрахунки	Трансмісія, вентиляція, внутрішні й сонячні надходження, енергопотреби, енергоспоживання систем опалення, охолодження, вентиляції, ГВП та освітлення, первинна енергія, викиди парникових газів, клас енергетичної ефективності.
п. 7.2.7 зведені характеристики	Форми В.1–В.4 у заключному додатку звіту разом зі звітною таблицею 36 ДСТУ 9190:2022.

Описову частину, яку не отримують розрахунком (наприклад, опис альтернативних джерел енергії за п. 7.2.4), проєктувальник доповнює в документі за потреби.

02Нормативна база

Документ	Що визначає у розрахунку
ДБН В.2.6-31:2021	Критерій енергоефективності EP_use ≤ EP_p (п. 4.2), формули EP_use (п. 4.3), склад розділу «Енергоефективність» (розділ 7), форми зведених характеристик (додаток В), температурні зони (додаток А).
ДСТУ 9190:2022	Методика розрахунку енергопотреби та енергоспоживання, кліматичні дані (додаток А), теплопередача до ґрунту (додаток Б), оформлення звіту та таблиця 36 (розділ 18).
Методика визначення енергетичної ефективності будівель (наказ Мінрегіону № 169)	Первинна енергія та викиди парникових газів (формули (45)–(50) розділу XI), відсоткова різниця ΔEP (формула (51)) і шкала класів (таблиця 1 розділу XII).
Мінімальні вимоги до енергетичної ефективності будівель (наказ Мінрегіону № 260)	Граничне значення питомого енергоспоживання EP_p залежно від призначення, поверховості або показника компактності та температурної зони.
ДСТУ EN 15232-1	Класи ефективності систем автоматизації та управління будівлею (АМУБ) у формі В.3.
ДСТУ 9191:2022 і ДБН В.2.6-31:2021, розділ 5	Приведений опір теплопередачі конструкцій, які використовуються в розрахунку трансмісії та у формі В.2.

03Критерій енергоефективності та клас

Енергетичну ефективність житлової чи громадської будівлі оцінюють за умовою (1) п. 4.2 ДБН В.2.6-31:2021: загальний показник питомого енергоспоживання при опаленні та охолодженні не повинен перевищувати граничного значення.

EP_use≤EP_p(1) ДБН

Розрахункове значення EP_use визначають за п. 4.3: для житлових будівель і готелів — на одиницю кондиціонованої площі, для громадських — на одиницю кондиціонованого об'єму.

EP_use=Q_H,use + Q_C,useA_f(2) кВт·год/м²

EP_use=Q_H,use + Q_C,useV(3) кВт·год/м³

де Q_H,use, Q_C,use — річне енергоспоживання при опаленні та охолодженні за ДСТУ 9190:2022, кВт·год; A_f — кондиціонована площа, м²; V — кондиціонований об'єм, м³.

Клас визначають за п. 4.5 ДБН, формулою (51) і таблицею 1 розділу XII Методики:

ΔEP=EP_use − EP_pEP_p·100(51) %

Клас енергетичної ефективності за ΔEP
Клас	ΔEP, %
A	менше −50
B	від −50 включно до −20
C	від −20 включно до 0 включно
D	понад 0 до +20 включно
E	понад +20 до +35 включно
F	понад +35 до +50 включно
G	понад +50

Граничне значення EP_p беруть із додатка до наказу № 260. Для житлових будинків воно залежить від поверховості та температурної зони:

EP_p для житлових будинків, кВт·год/м²
Поверховість	I зона / II зона
1–3 поверхи	120 / 110
4–9 поверхів	85 / 75
10–16 поверхів	75 / 70
17 і більше	70 / 65

Для громадських будівель граничне значення задано в кВт·год/м³, а для частини призначень — формулою від показника компактності Λ_bci = A_Σ/V. У звіті CadEE.pro наведено обраний рядок додатка, поверховість, температурну зону та, за потреби, обчислення EP_p за Λ_bci.

04Методика ДСТУ 9190:2022

Стандарт визначає енергопотребу для кожного місяця окремо в режимах опалення й охолодження (п. 7.1), а потім — енергоспоживання інженерних систем. Звіт CadEE.pro проходить ці кроки в тому самому порядку.

Зонування та внутрішні умови

Будівля розраховується як одна зона (п. 6.1.1.1). Якщо в зоні кілька систем опалення чи охолодження, енергопотреба системи становить частку загальної, пропорційну обслуговуваному нею об'єму (п. 6.4.1.4). Задані температури опалення й охолодження та режими роботи визначають за розділом 13.
Теплопередача трансмісією та вентиляцією

Коефіцієнт теплопередачі трансмісією H_tr збирають з площ і приведених опорів конструкцій, теплових містків і теплопередачі до ґрунту за розділом 8 і додатком Б. Коефіцієнт H_ve визначають з повітрообміну, інфільтрації та утилізації теплоти за розділом 9; нормативну витрату повітря для вентиляційних підзон подано в додатку звіту.
Внутрішні та сонячні теплонадходження

Внутрішні надходження від людей, обладнання й освітлення — за розділом 10. Сонячні надходження рахуються для кожної конструкції з урахуванням орієнтації, затінення та сонцезахисту за розділом 11, окремо для періодів опалення й охолодження; помісячні таблиці винесено в додаток.
Динамічні параметри й енергопотреба

Коефіцієнти використання надходжень η_H,gn і втрат η_C,ls визначають зі співвідношення надходжень і втрат та сталої часу будівлі (розділ 12). Енергопотребу для постійного опалення та охолодження для кожного місяця визначають за формулами (3) і (5) п. 7.2:

Q_H,nd=Q_H,ht−η_H,gn·Q_H,gn−Q_ve,pre-heat(3)

Q_C,nd=Q_C,gn−η_C,ls·(Q_C,ht + Q_ve,pre-cool)(5)

де Q_H,ht, Q_C,ht — сумарна теплопередача трансмісією та вентиляцією; Q_H,gn, Q_C,gn — сумарні внутрішні та сонячні теплонадходження; Q_ve,pre-heat, Q_ve,pre-cool — енергопотреба центрального попереднього підігрівання та охолодження вентиляційного повітря. Від'ємні значення прирівнюють до нуля.

Річні енергопотреби та тривалість сезонів роботи технічних засобів визначають за розділом 14.
Енергоспоживання інженерних систем

Для опалення враховуються втрати підсистем тепловіддачі, розподілення та генерування теплоти і додаткова (електрична) енергія. Так само розраховуються охолодження, вентиляція, осушення й зволоження повітря (розділ 15), гаряче водопостачання (розділ 16) та освітлення (розділ 17).
Первинна енергія, викиди та клас

Первинну енергію та викиди парникових газів визначають за енергоносіями за формулами (45)–(50) розділу XI Методики. Після цього обчислюють питомі показники, EP_use, граничне EP_p, ΔEP і клас енергетичної ефективності.

05Структура звіту

Звіт повторює структуру ДСТУ 9190:2022 і містить елементи, яких вимагає п. 18.4: посилання на ДСТУ 9190:2022 і ДСТУ Б EN ISO 13790, мету розрахунку, вхідні дані з посиланнями на джерела. Для систем, яких у будівлі немає, наприклад охолодження, звіт показує нульовий результат.

Розділи звіту

Сфера застосування та мета розрахунку
Опис будівлі та зонування
Теплопередача трансмісією і вентиляцією
Внутрішні та сонячні теплонадходження
Динамічні параметри та внутрішні умови
Енергопотреби на опалення та охолодження
Тривалість сезонів роботи систем
Опалення: тепловіддача, розподілення, генерування
Попереднє підігрівання й охолодження повітря
Охолодження, осушення та зволоження
Вентиляція, ГВП, освітлення
Первинна енергія та викиди
Клас енергетичної ефективності
Питомі показники

Додатки звіту

Введені огороджувальні конструкції
Сонячні теплонадходження для кожної конструкції
Нічне охолодження вентиляцією
Коефіцієнти використання надходжень і втрат
Попереднє підігрівання, осушення, зволоження
Нормативна витрата повітря вентиляційних підзон
Зведені характеристики та звітна таблиця

Відкрити розрахунок енергоспоживання

Звіт DOCX з енергоспоживання доступний після входу в акаунт. Огороджувальні конструкції для розрахунку можна взяти з теплотехнічного розрахунку: їхні приведені опори й теплотехнічні розрахунки потрапляють у додаток звіту.

06Зведені таблиці звіту

Заключний додаток звіту заповнює форми додатка В ДБН В.2.6-31:2021 та таблицю 36 ДСТУ 9190:2022 результатами розрахунку. Кожна форма В.1–В.4 починається з нового аркуша, тож її можна перенести в пояснювальну записку без переформатування.

Форма В.1 — Загальні характеристики

Призначення будівлі за Методикою та ДСТУ 9190, загальні й кондиціоновані площа та об'єм, об'єм для вентиляції, поверховість, тип огороджувальних конструкцій, температурна зона, кліматичний район, вологісний режим приміщень та інші параметри з форми В.1.

Форма В.2 — Теплотехнічні характеристики

Вид огороджувальної конструкції	Приведений опір, м²·К/Вт		Площа A, м²
Вид огороджувальної конструкції	значення	мінімальні вимоги	Площа A, м²
Зовнішні стіни, з них:	х	х
— що межують із зовнішнім повітрям
— що межують із некондиціонованим об'ємом		х
Покриття, з них:	х	х
Перекриття, з них:	х	х
Конструкції, що межують з ґрунтом
Світлопрозорі конструкції, з них:		х
Зенітні ліхтарі
Зовнішні двері

Скорочено; повний перелік рядків — у формі В.2. Значення та мінімальні вимоги звіт бере з розрахунку конструкцій і таблиці 1 ДБН.

Форма В.3 — Характеристики інженерних систем

Для систем опалення, ГВП, охолодження, вентиляції та кондиціювання, освітлення і технічного управління будівлею — тип і опис системи, регулювання, облік та клас ефективності АМУБ за ДСТУ EN 15232-1 (форма В.3).

Форма В.4 — Енергетичні характеристики

Показник	Одиниця виміру	Значення	Мінімальні вимоги
Річне сумарне споживання енергії, в т.ч.:	тис. кВт·год кВт·год/м² [кВт·год/м³]
— систем опалення, ГВП, охолодження, вентиляції, освітлення	тис. кВт·год кВт·год/м² [кВт·год/м³]
Річна сумарна енергопотреба в опаленні, охолодженні, ГВП	тис. кВт·год кВт·год/м² [кВт·год/м³]
Річне споживання первинної енергії	тис. кВт·год кВт·год/м² [кВт·год/м³]
Річні викиди парникових газів	т кг/м² [кг/м³]
Загальний показник питомого енергоспоживання при опаленні та охолодженні	кВт·год/м² [кВт·год/м³]	EP_use	EP_p
Клас енергетичної ефективності при опаленні та охолодженні		A…G

Рядки згруповано; у звіті кожна система та кожна енергопотреба має окремий рядок, як у формі В.4.

Таблиця 36 ДСТУ 9190:2022 — звітна таблиця

Енергопотреби та енергоспоживання розкладено за енергетичними послугами й енергоносіями. Недоступні для послуги енергоносії у звіті затінені, як у стандарті.

Послуга	Енергоспоживання	Теплота	Нафта	Природний газ	Вугілля	Центр. теплопостачання	Центр. холодопостачання	Деревина	Електроенергія	Відновлювані	Інші на місці
Опалення	Енергопотреба для опалення
	Енергоспоживання під час опалення
	Загальне енергоспоживання під час опалення
Охолодження	…
Вентиляція	…
ГВП	…
Освітлення	Енергоспоживання під час освітлення
Загалом

Фрагмент; у звіті таблиця містить 24 рядки, як таблиця 36.

Помісячна таблиця енергопотреби

Окрім зведених форм, звіт містить помісячні таблиці розрахунку енергопотреби, звичні з прикладу додатка В ДСТУ 9190:2022: Q_tr, Q_ve, Q_H,ht, Q_sol,H, Q_int, Q_H,gn, γ_H, η_H,gn і Q_H,nd для кожного місяця, з посиланнями на пункти звіту, де обчислено кожну величину.

07Приклад звіту

Нижче наведено справжній звіт CadEE.pro обсягом 124 аркуші з основним написом. Навчальні вихідні дані: десятиповерховий багатоквартирний будинок у Львові з газовою котельнею та системою охолодження. Кондиціоновані площа 1000 м² і об'єм 30000 м³ задані умовно й не узгоджені з габаритами будівлі, тому питомі показники нереалістично високі.

Загальний показник питомого енергоспоживання EP_use = 719,3 кВт·год/м² перевищує граничне EP_p = 70 кВт·год/м², ΔEP ≈ +928 %, тому будівля отримує клас G. Звіт так само прямо показує результат для будівлі, що не відповідає вимогам, як і для енергоефективної.

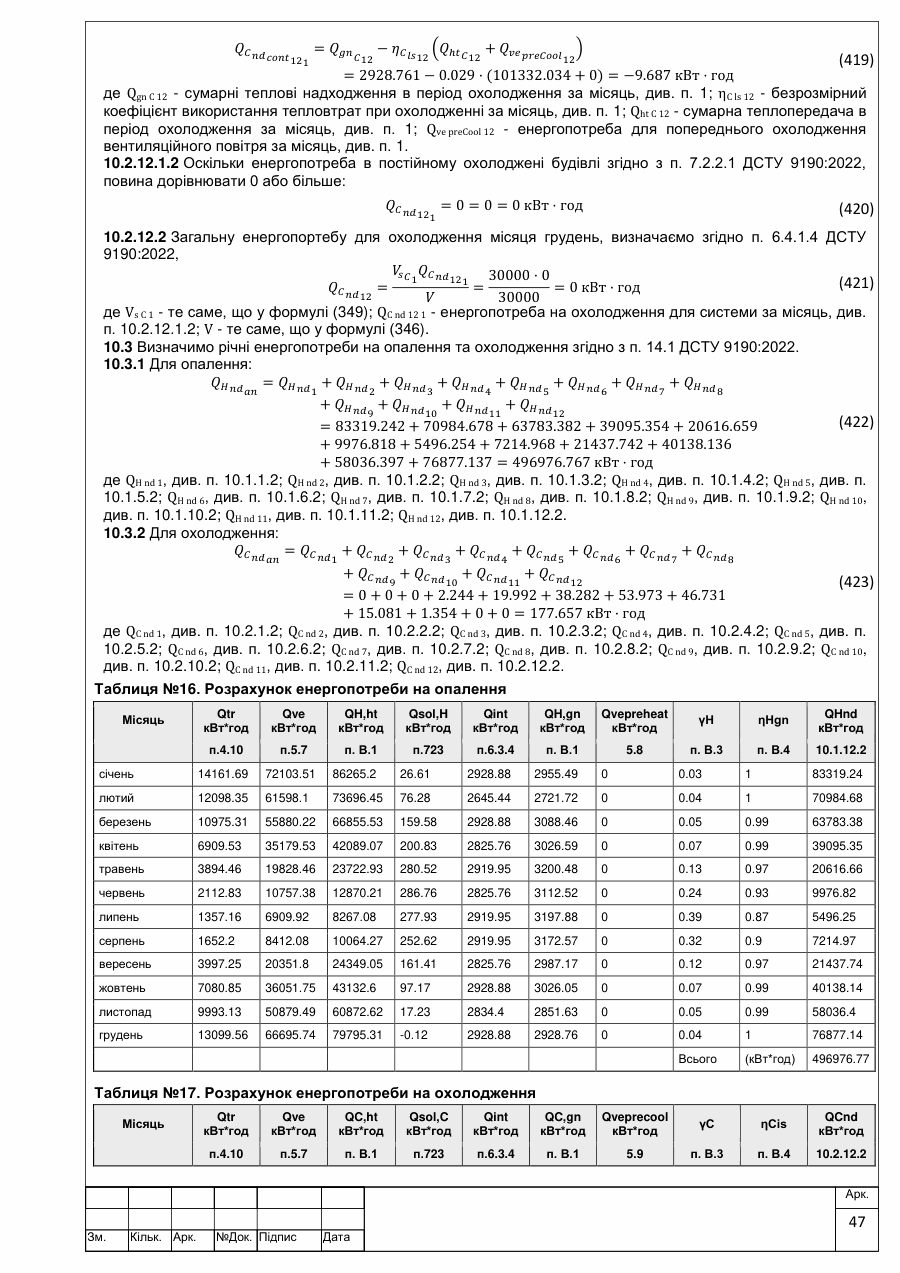

Аркуш 47 звіту: формули енергопотреби за формулою (5) ДСТУ 9190:2022 і таблиця помісячного розрахунку енергопотреби на опалення.

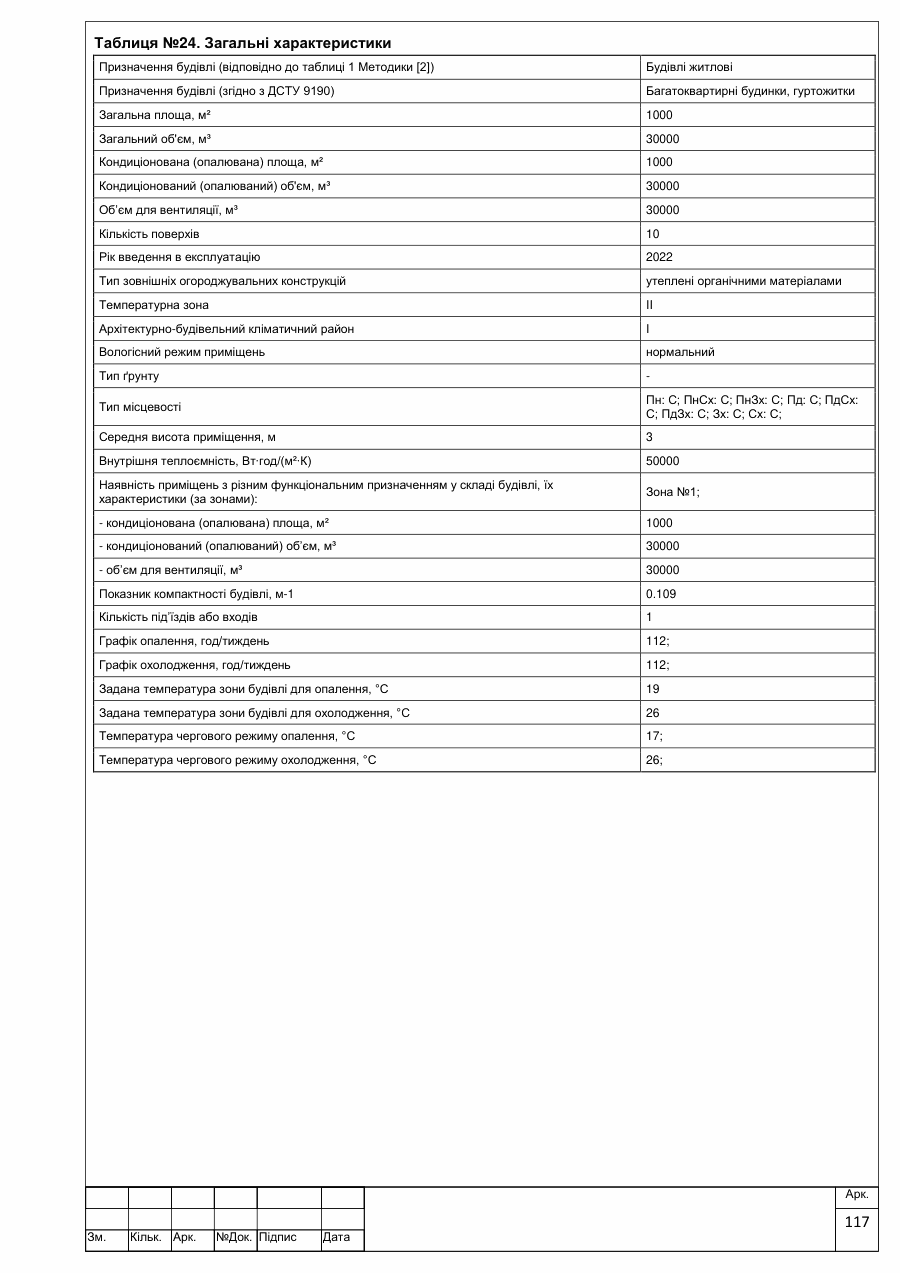

Арк. 47 · Помісячна енергопотреба Аркуш 117 звіту: форма В.1 додатка В ДБН В.2.6-31:2021 — загальні характеристики будівлі.

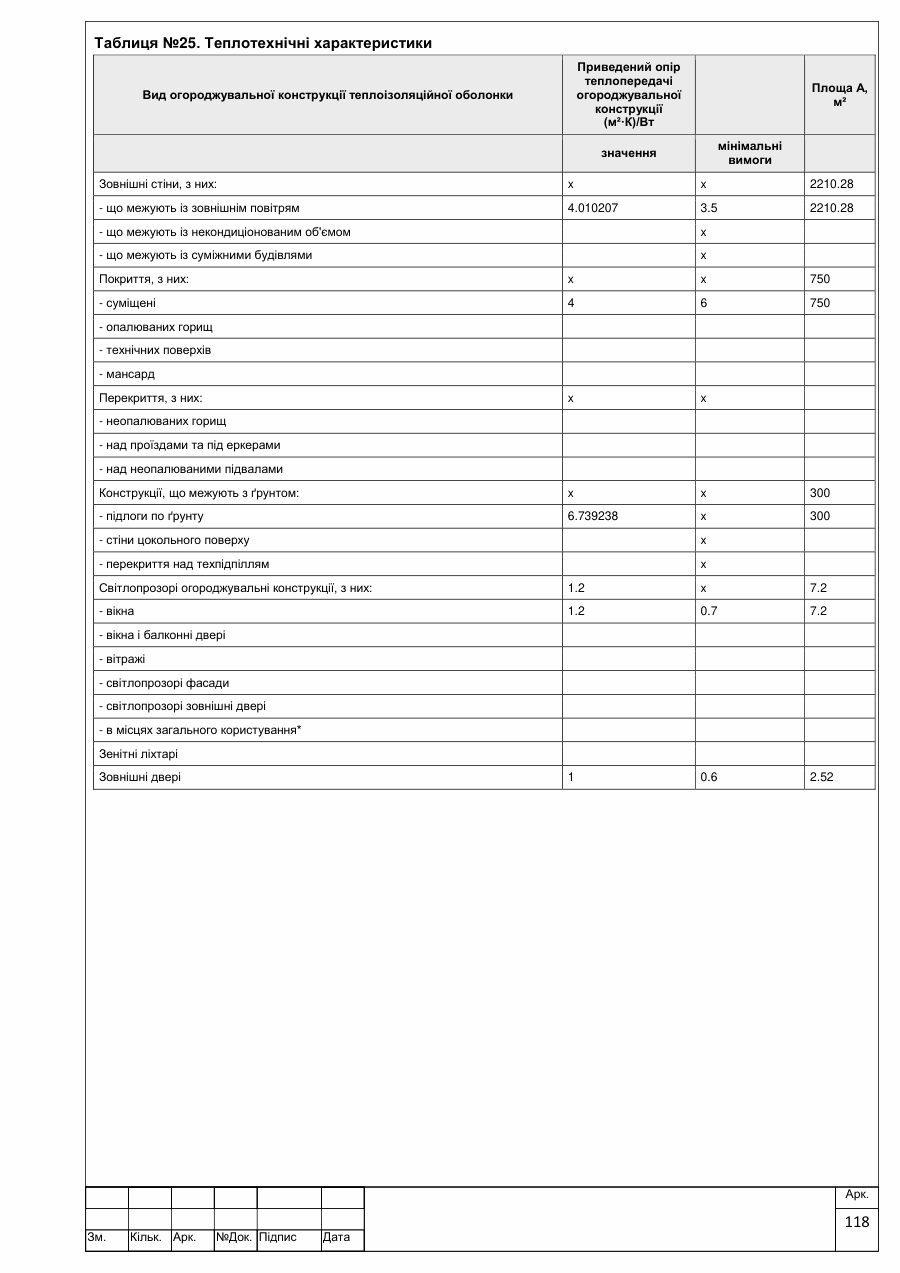

Арк. 117 · Форма В.1 Аркуш 118 звіту: форма В.2 — теплотехнічні характеристики огороджувальних конструкцій.

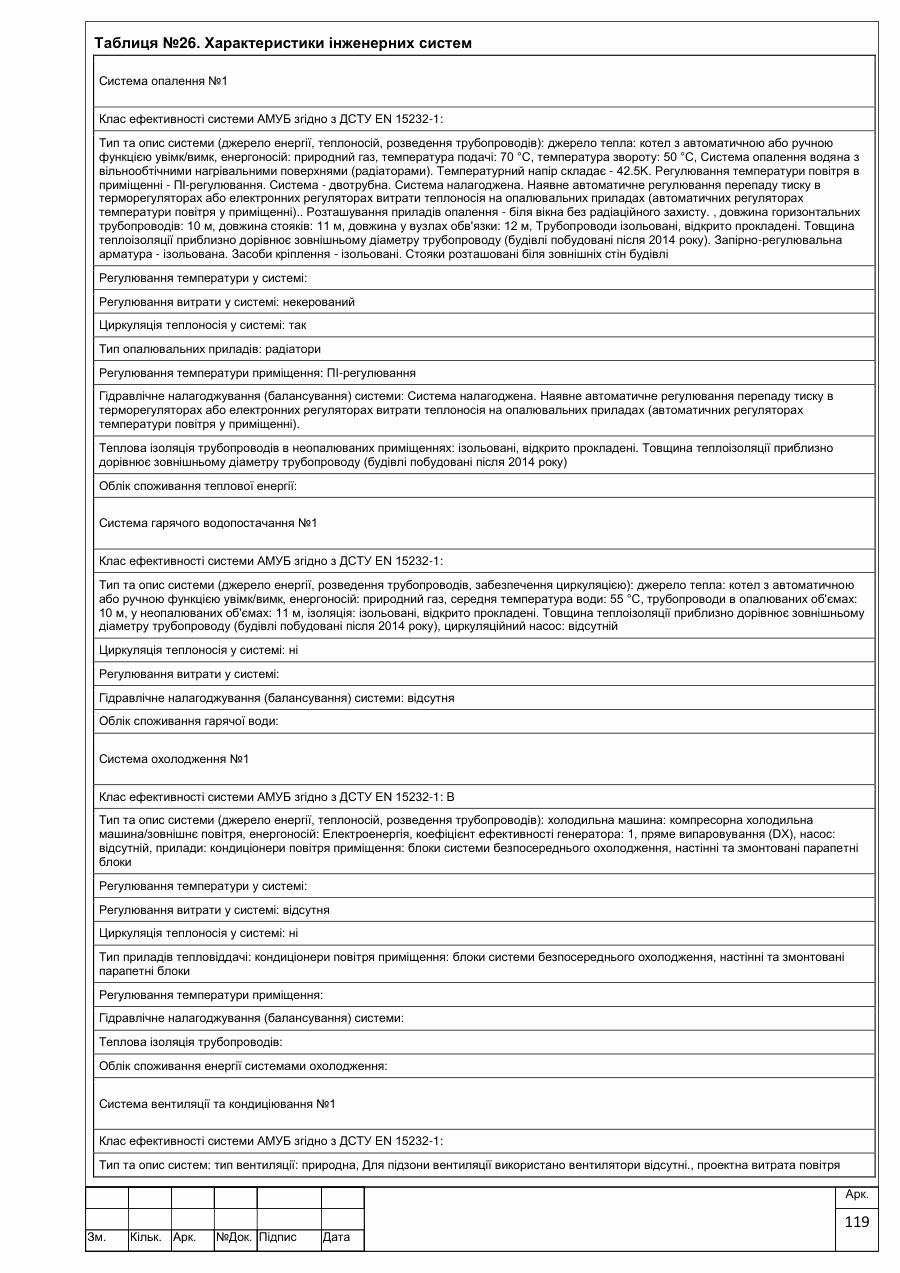

Арк. 118 · Форма В.2 Аркуш 119 звіту: форма В.3 — характеристики інженерних систем і класи АМУБ.

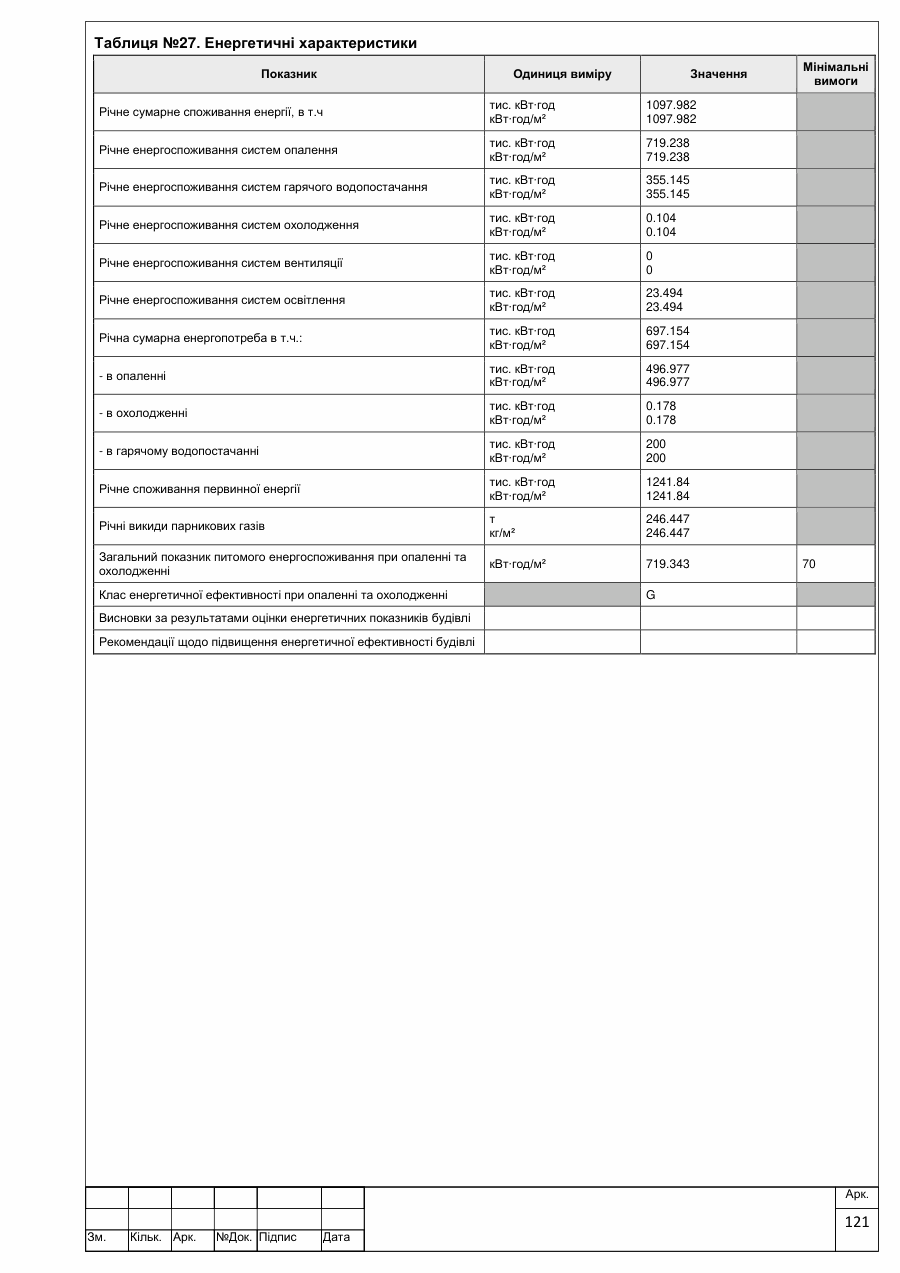

Арк. 119 · Форма В.3 Аркуш 121 звіту: форма В.4 — енергетичні характеристики, EPuse, EPp і клас енергетичної ефективності.

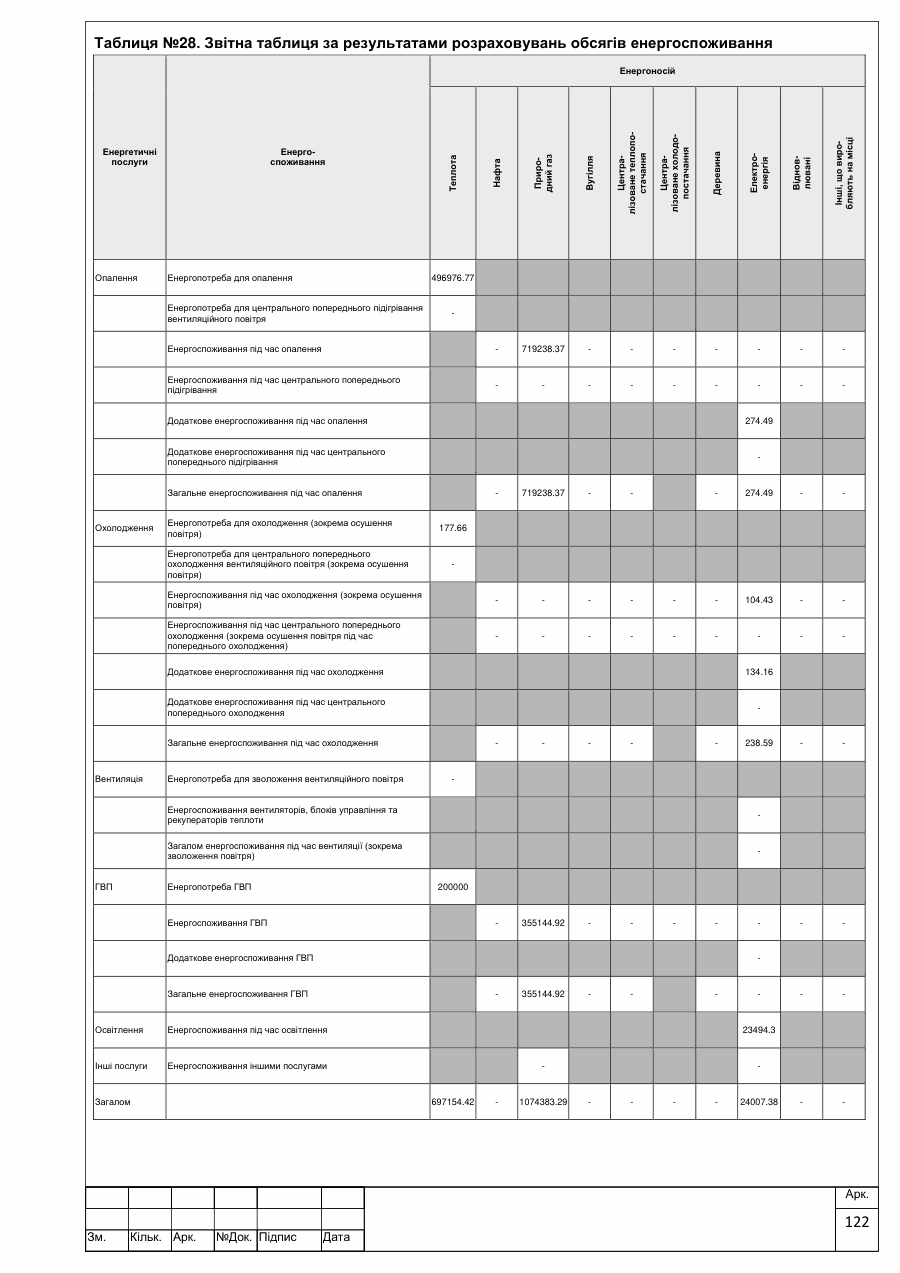

Арк. 121 · Форма В.4 Аркуш 122 звіту: звітна таблиця 36 ДСТУ 9190:2022 з енергопотребами та енергоспоживанням за послугами й енергоносіями.

Арк. 122 · Таблиця 36

Завантажити приклад DOCX 230 КБ Відкрити PDF 3,7 МБ
