Температура точки роси: розрахунок і перевірка поверхні

01Що вимагає ДБН: найхолодніша ділянка поверхні не нижча за точку роси

Точка роси — температура, до якої потрібно охолодити повітря за незмінного вмісту водяної пари, щоб пара стала насиченою. Якщо поверхня холодніша за θ_D, на ній конденсується волога, а в кутах підвищується ризик зволоження та розвитку плісняви.

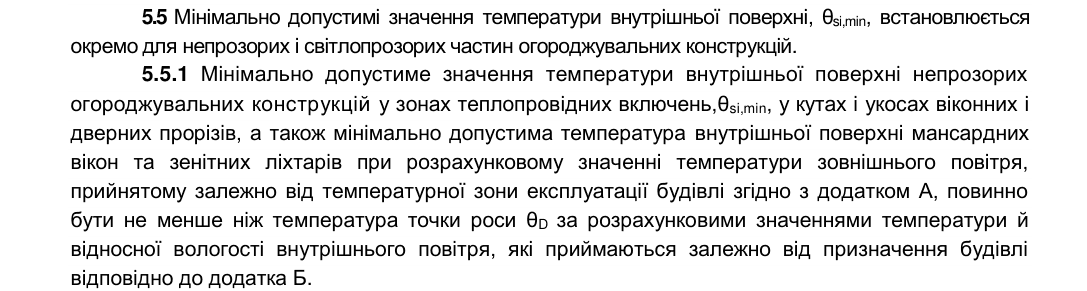

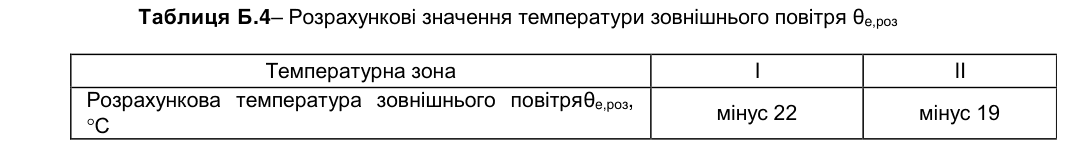

П. 5.5.1 ДБН В.2.6-31:2021 вимагає, щоб температура внутрішньої поверхні непрозорих конструкцій у зонах теплопровідних включень, у кутах і укосах прорізів, а також мансардних вікон і зенітних ліхтарів була не нижчою за θ_D. Перевіряють за розрахункової зимової температури зовнішнього повітря (−22 °C для зони I, −19 °C для зони II) і розрахункових температури й вологості приміщення. Для світлопрозорих конструкцій житлових і громадських будівель діє та сама межа, для промислових і сільськогосподарських — не нижче 6 °C (п. 5.5.2).

02Точка роси для типових умов: 10,7 °C для житла за 20 °C і 55 %

Розрахункові умови за таблицею Б.2 ДБН: житлові будинки й готелі — 20 °C і 55 % (θ_D = 10,7 °C); заклади дошкільної освіти та охорони здоров’я — 22 °C і 50 % (11,1 °C); спортивні заклади — 18 °C і 50 % (7,4 °C); інші громадські — 20 °C і 50 % (9,3 °C).

03Як обчислюють θ_D і температуру поверхні

Калькулятор визначає θ_D за наближеною формулою Магнуса з коефіцієнтами a = 17,27 і b = 237,7 °C:

де θ_int — розрахункова температура повітря приміщення, °C; φ_int — його відносна вологість, %. У діапазоні температур приміщень наближення відрізняється від значень за таблицею тиску насиченої пари на десяті частки градуса.

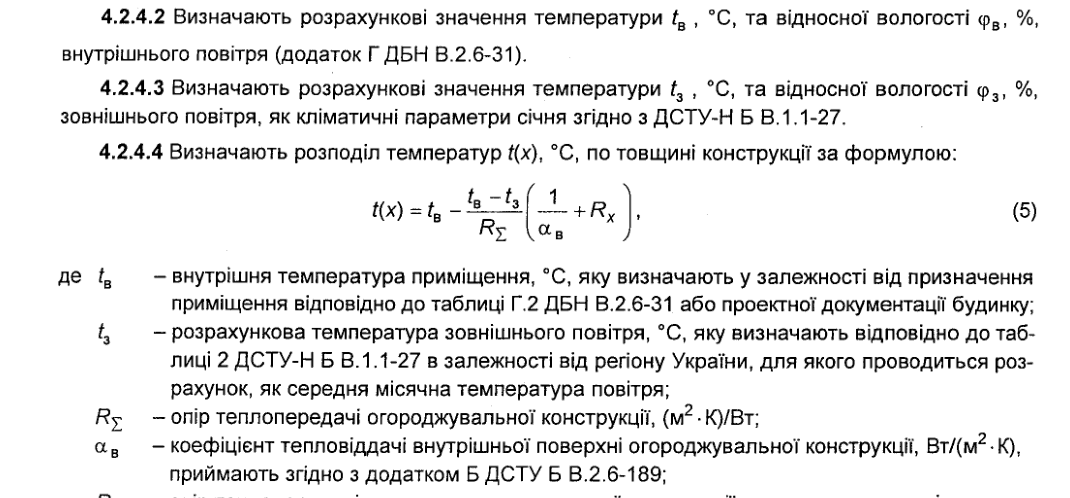

Температура внутрішньої поверхні однорідного поля визначається з розподілу температури за формулою (5) ДСТУ-Н Б В.2.6-192:2013:

04Чого перевірка не охоплює: кути, включення і волога в товщі стіни

Для утепленої стіни температура основного поля зазвичай набагато вища за точку роси: у прикладі запас становить понад 8 °C. Вимога п. 5.5.1 стосується насамперед найхолодніших місць — кутів, укосів, перемичок і кріплень. Їхню температуру дає розрахунок двовимірного температурного поля вузла, а не одновимірний розрахунок фрагмента.

Вологість у товщі конструкції ця перевірка не оцінює. Після утеплення міжшарову конденсацію перевіряють окремо: її накопичення та висихання розраховують помісячно — див. тепловологісний стан і пояснення, чим поверхнева конденсація відрізняється від конденсації в товщі.

05Приклад: цегляна стіна в Києві — поверхня 18,87 °C проти точки роси 10,68 °C

Звіт окремого розрахунку CadEE.pro для зовнішньої стіни одноквартирного будинку в Києві: 20 мм складного розчину, 380 мм кладки з повнотілої керамічної цегли, 10 мм цементно-піщаного розчину, 180 мм мінеральної вати 150 кг/м³ і 5 мм штукатурки. θ_int = 20 °C, φ_int = 55 %, θ_e = −22 °C.

θ_D = 10,68 °C, θ_si = 18,87 °C > θ_D, тобто поверхня однорідного фрагмента тепліша за точку роси. Кути, укоси та теплові включення перевіряють окремо. Звіт також наводить температури на всіх межах шарів і графік їх розподілу.

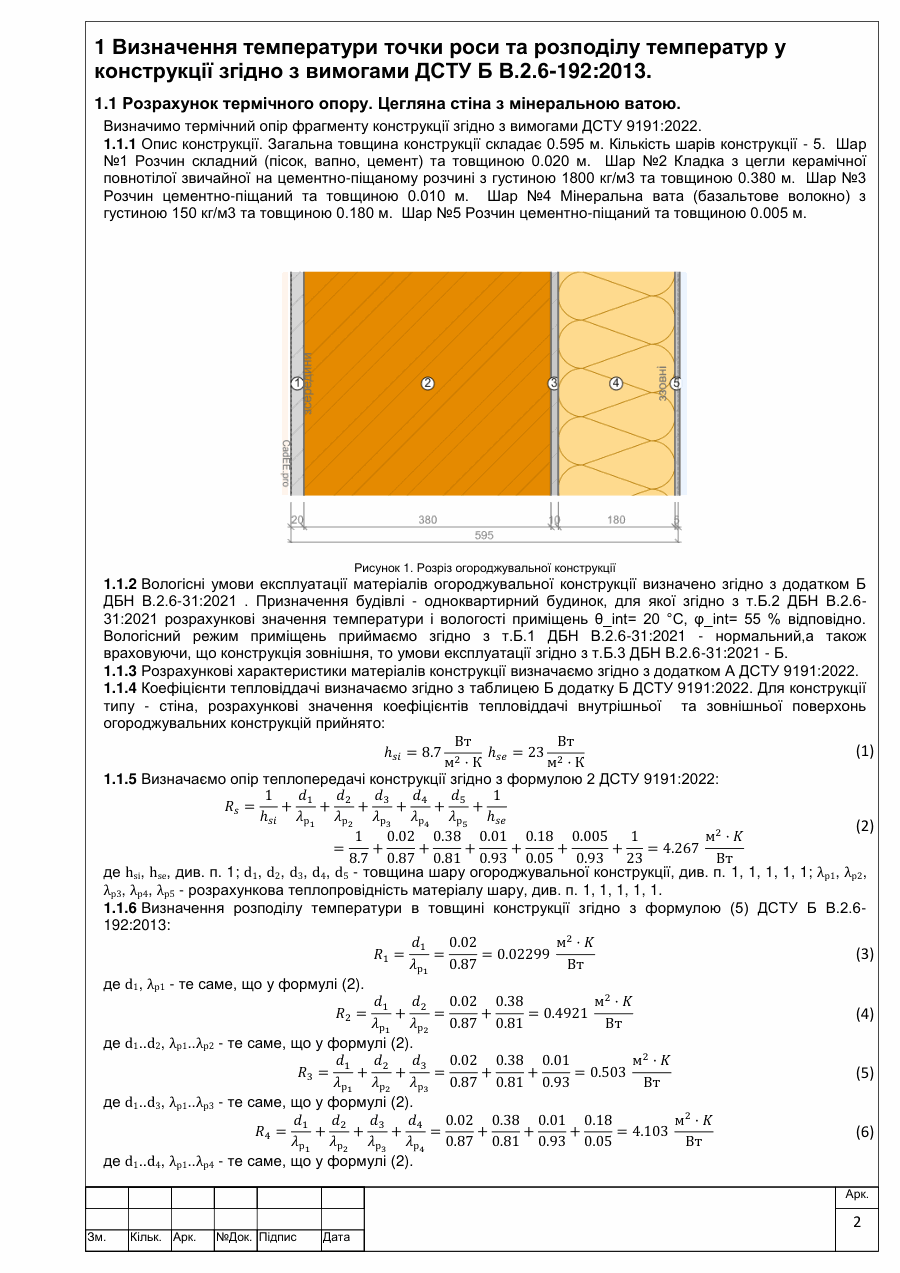

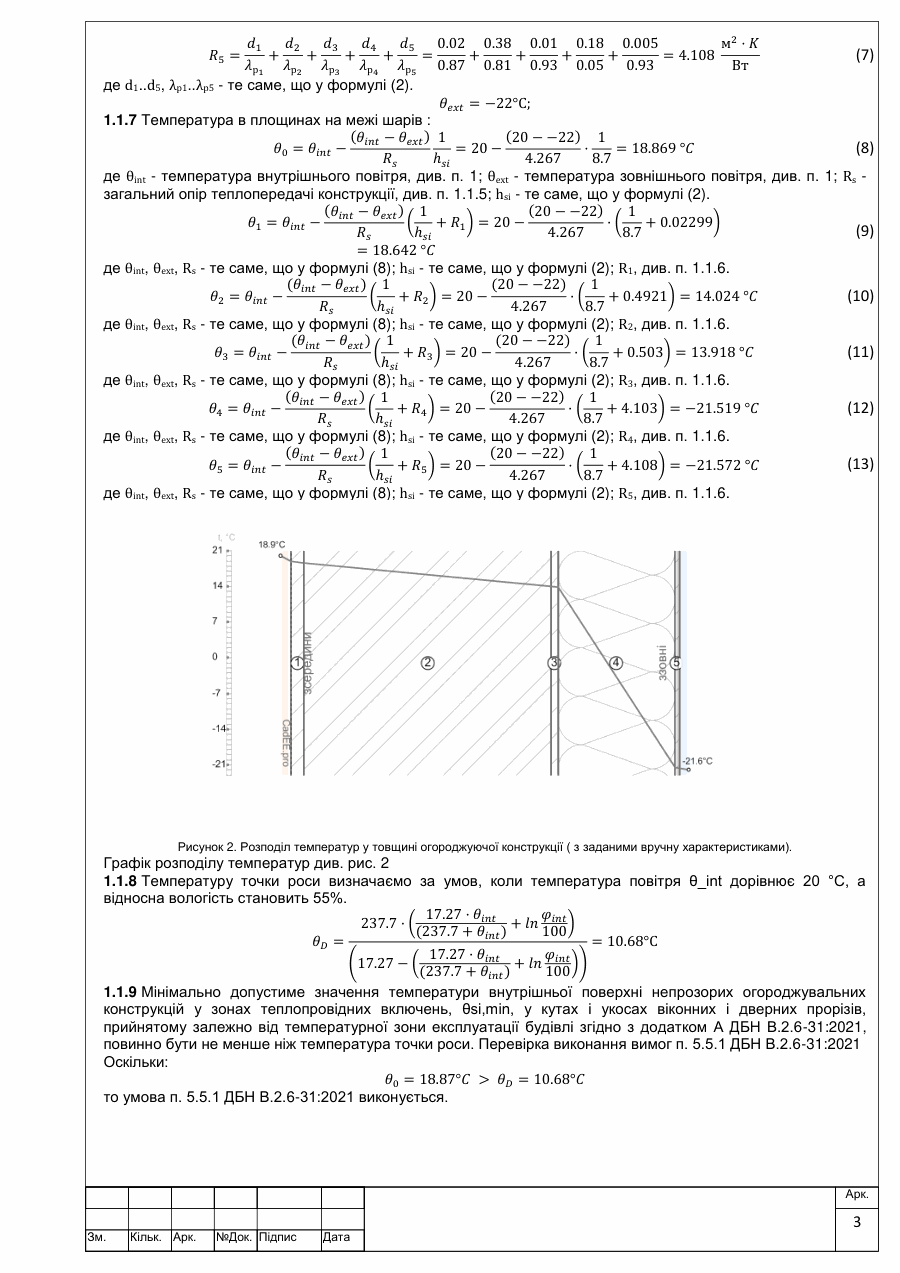

Арк. 2 · Умови й опори Арк. 3 · θ_D і перевірка

06Відео: перевірка температури точки роси

Практичні приклади в CadEE.pro з українською озвучкою та субтитрами. Повний урок можна переглянути тут або на YouTube, коротку версію — у Shorts.

B3. Температура точки роси: чи буде конденсат на стіні — перевірка за ДБН

Запланований вихід: 14.10.2026 о 19:00 за Києвом.
